STEELMEC

Laserkeilaus ja tekninen suunnittelu

Mittaa olemassa oleva. Suunnittele seuraava.

Steelmec muuttaa todelliset kohteet tarkaksi pistepilvi- ja suunnitteluaineistoksi sekä auttaa viemään kone-, laite- ja teräsrakenneratkaisut toteutukseen.

Pyydä arvio projektistaTutustu laserkeilaukseen
  • Laserkeilaus
  • Kone- ja laitesuunnittelu
  • Prototyypit
  • Rajattu teräsrakennesuunnittelu

Valmistellaan 3D-näkymää

01Laserkeilaus

02Kone- ja laitesuunnittelu

03Prototyyppisuunnittelu

04Teräsrakennesuunnittelu

Palvelut

Neljä palvelua, yksi ketju mittauksesta toteutukseen.

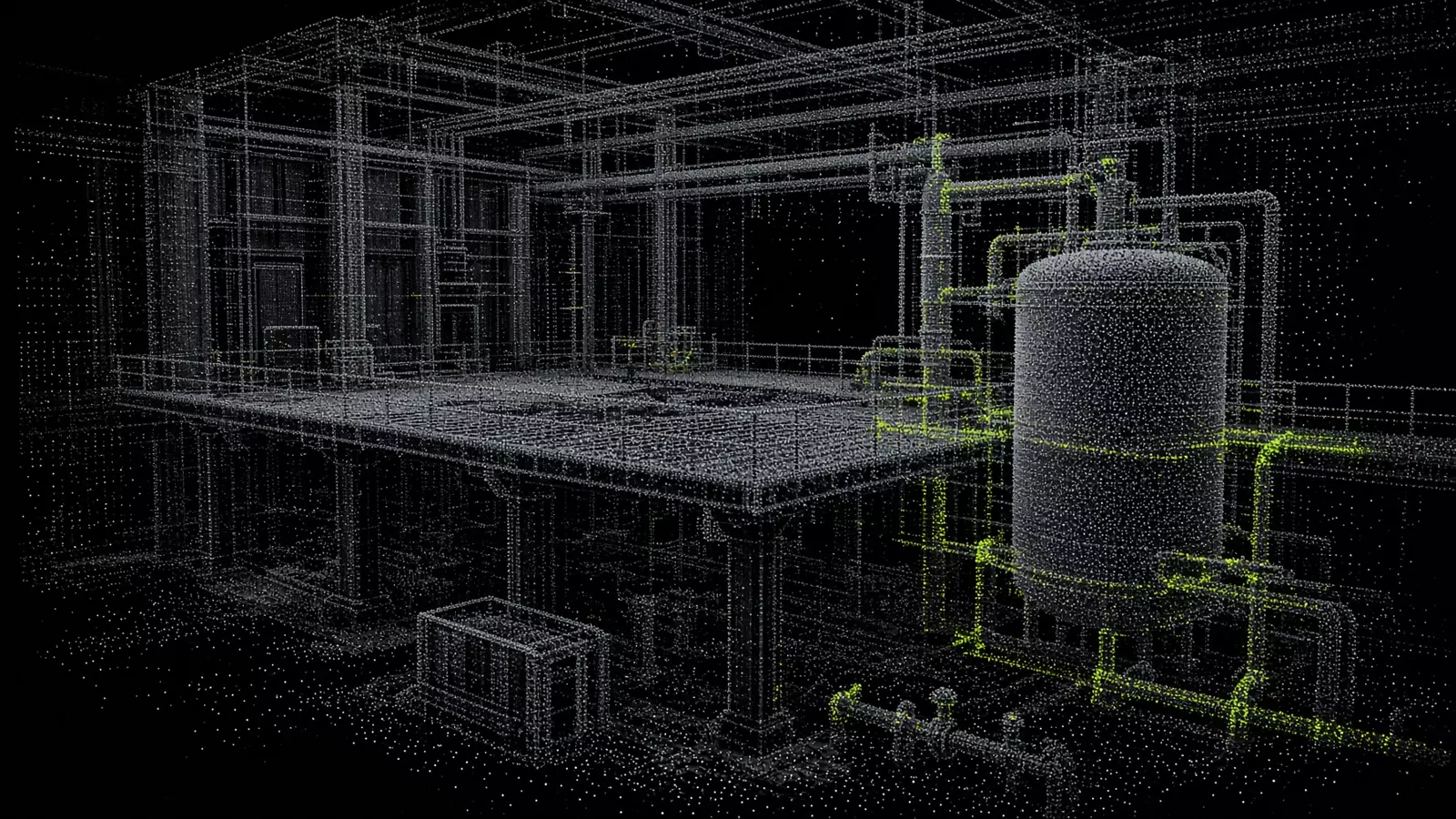

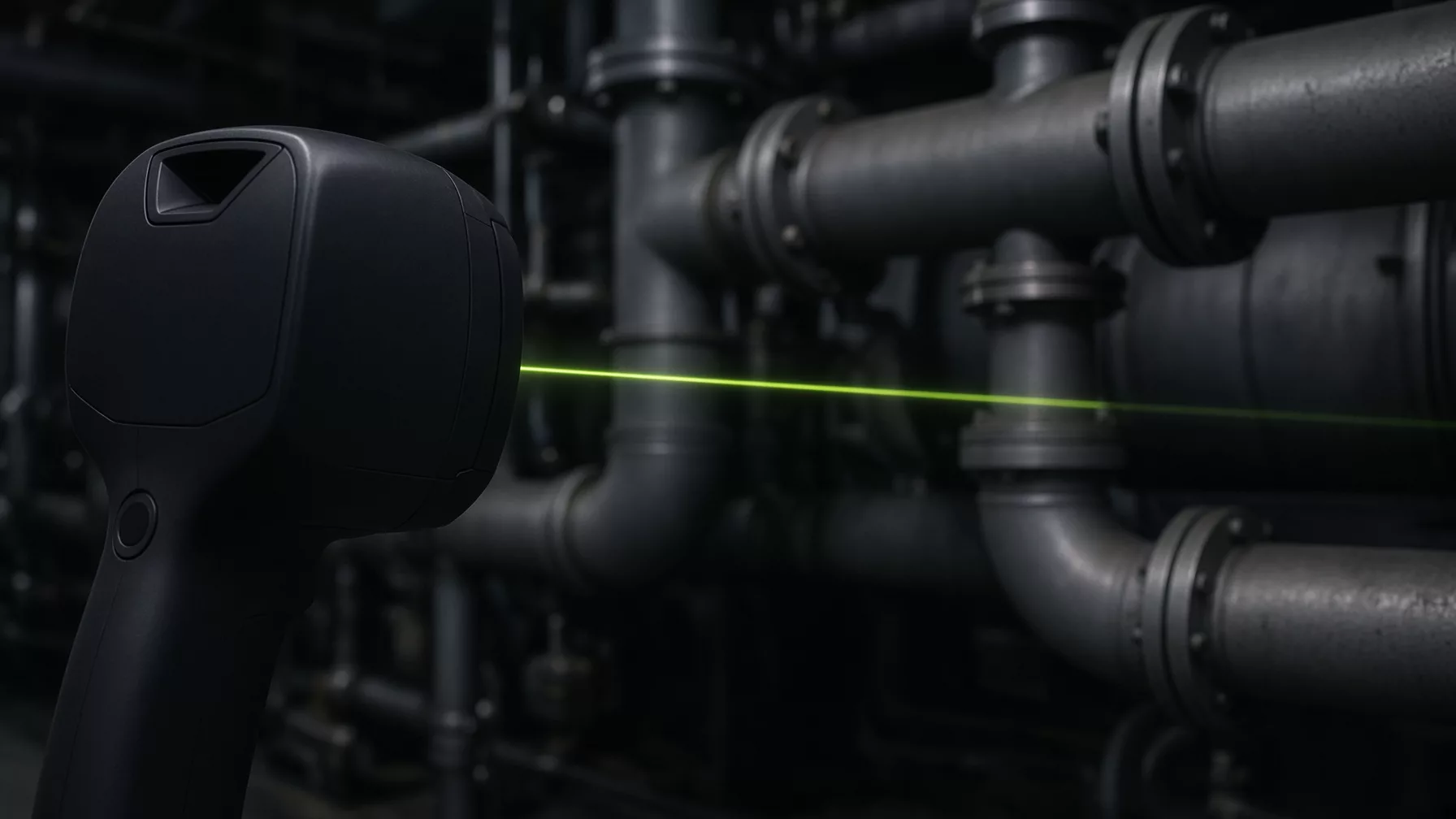

Havainnekuva laserkeilauksesta teollisuusputkiston yhteydessä. Ei asiakasprojekti.
01Avaa palvelu

Laserkeilaus

Olemassa oleva kohde talteen suunnittelun lähtötiedoksi.

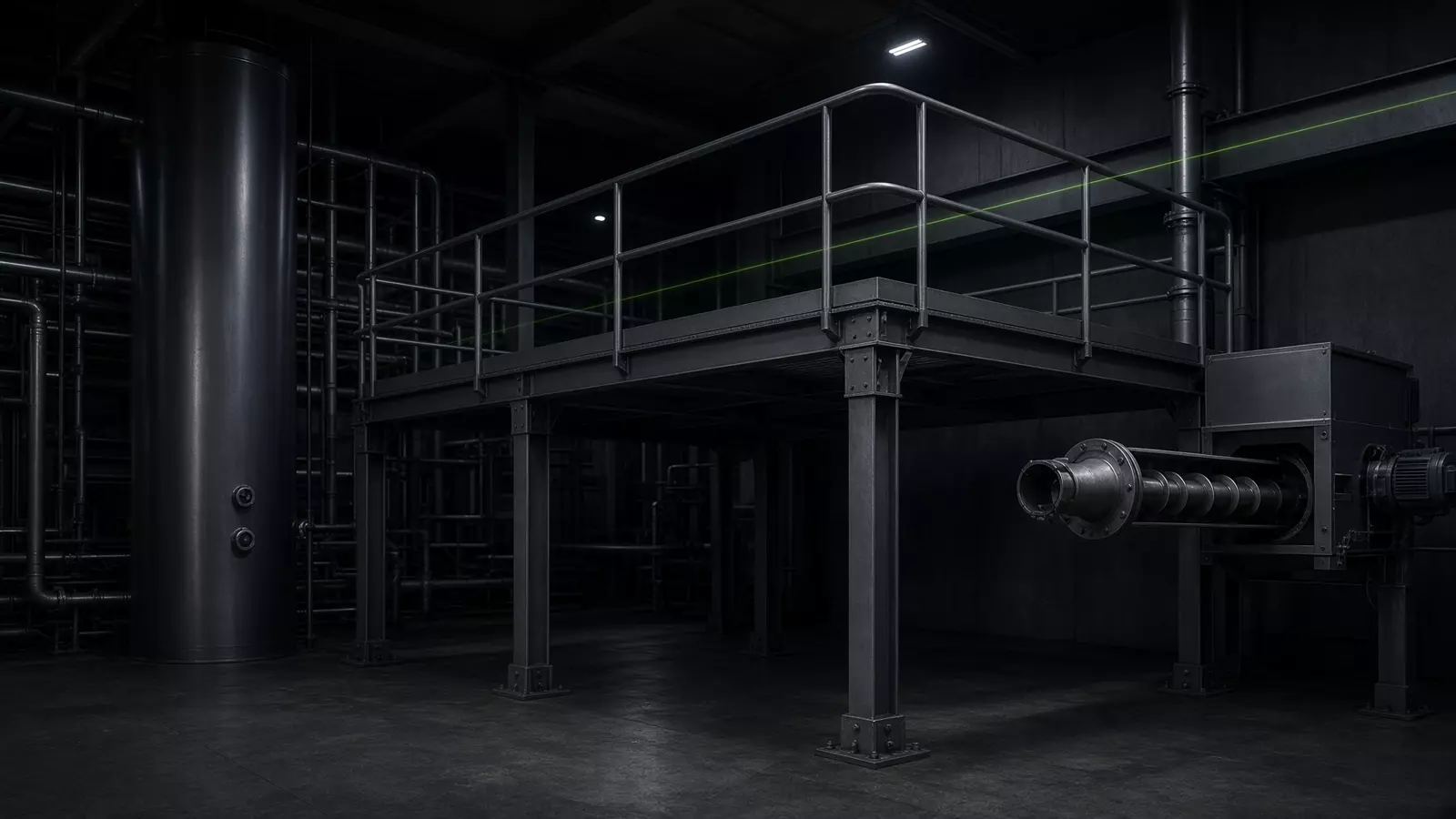

Havainnekuva teollisuuslaitteesta ja hoitotasosta. Ei asiakasprojekti.
02Avaa palvelu

Kone- ja laitesuunnittelu

Valmistettava rakenne, joka sopii olemassa olevaan tilaan.

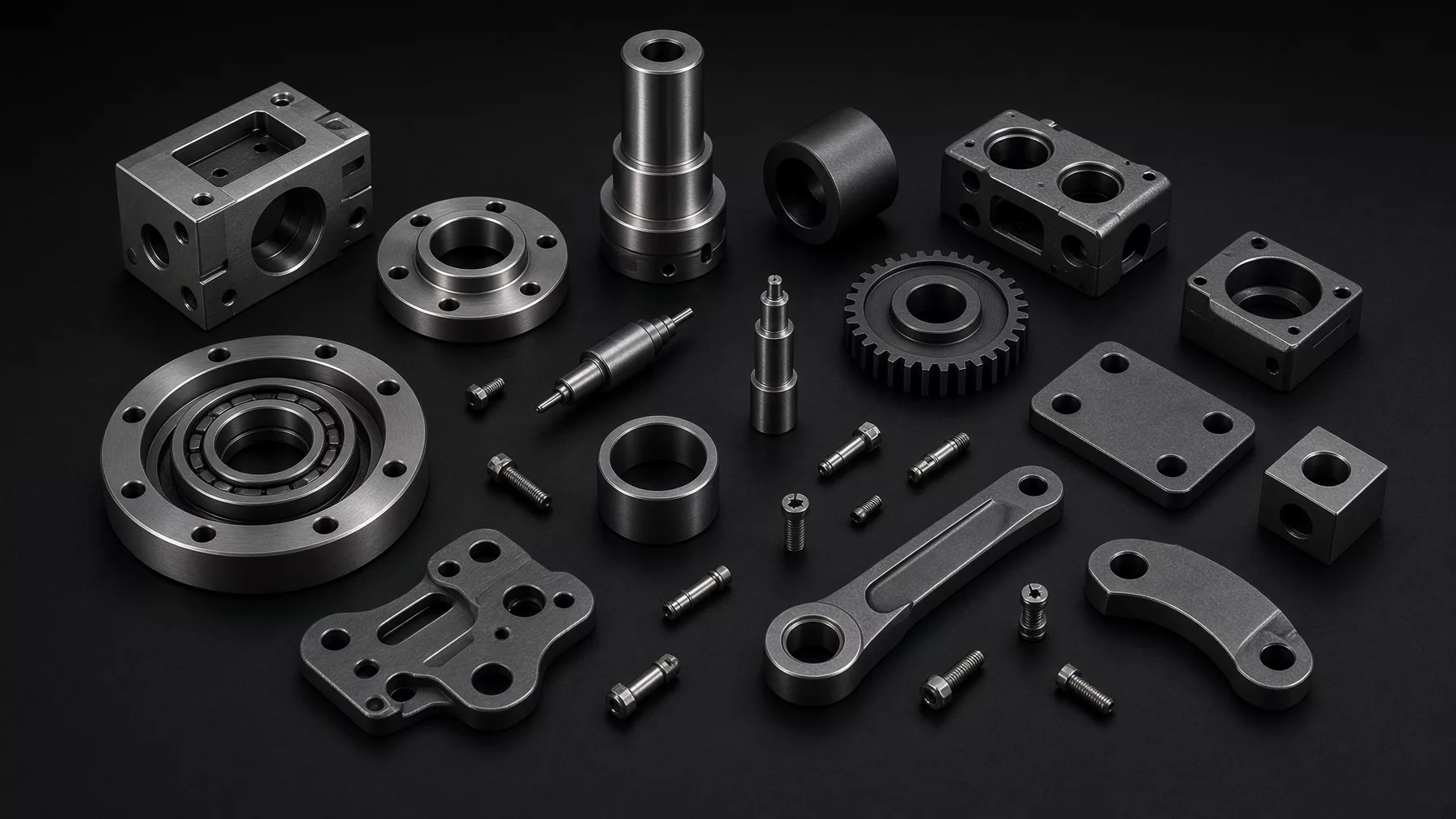

Havainnekuva prototyyppiosista työtasolla. Ei asiakasprojekti.
03Avaa palvelu

Prototyyppisuunnittelu

Konseptista valmistettavaan kappaleeseen hallitusti.

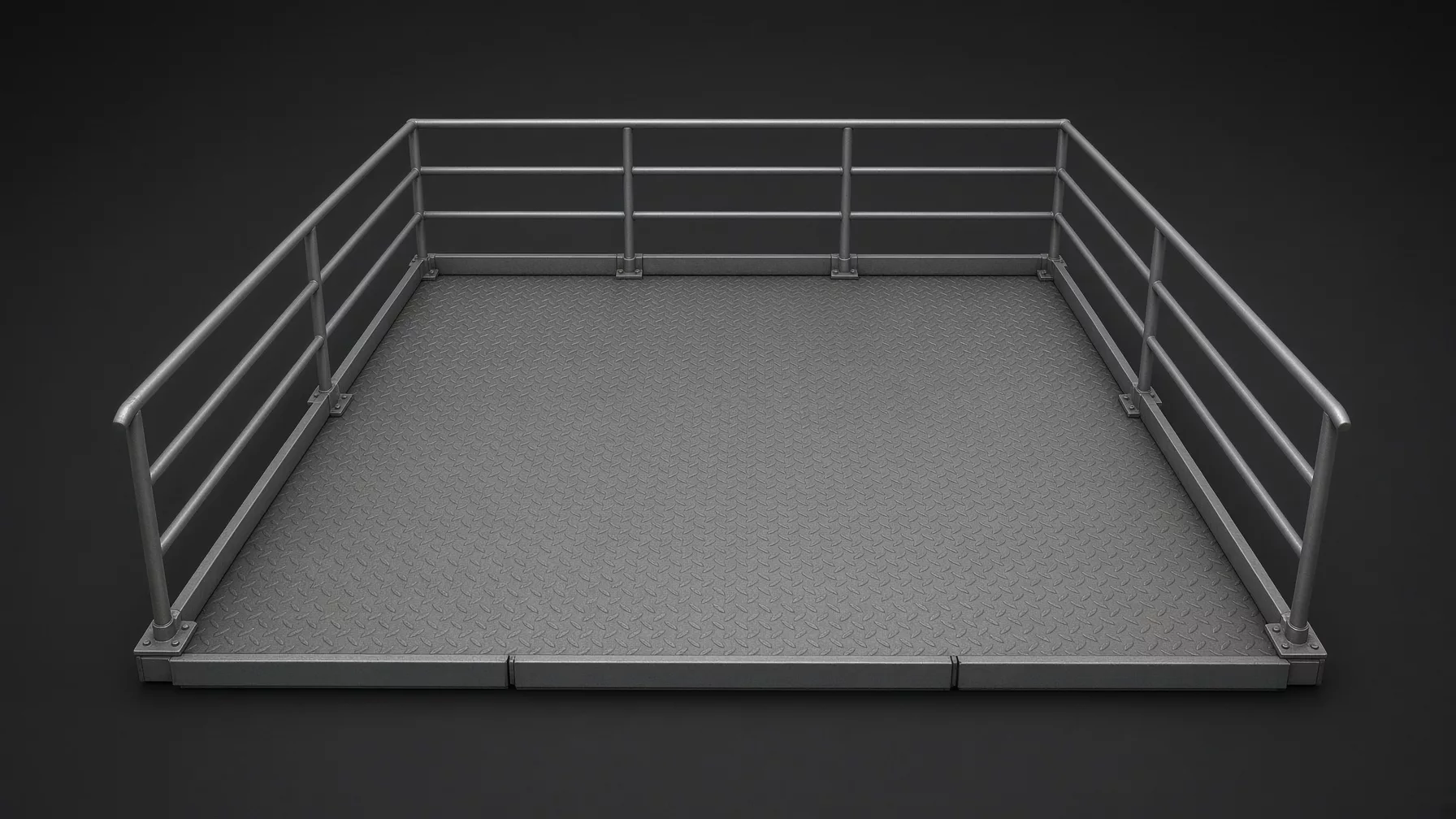

Havainnekuva rajatusta teräksisestä hoitotasosta. Ei asiakasprojekti.
04Avaa palvelu

Teräsrakennesuunnittelu

Tarkasti rajattuihin teollisuuden teräsrakenteisiin.

Vieritä vaakasuunnassa. Seuraava palvelu näkyy osittain.

Lähtötieto → suunnitelma

Pistepilvestä puhdistettuun malliin ja suunnitteluratkaisuun.

Vedä vaiheita tai valitse näkymä. Aineisto on merkitty havainnedemoksi. Se ei ole asiakkaan toteuttama referenssi.

Valmistellaan 3D-näkymää

Näin lähtötieto muuttuu suunnitelmaksi

Mittaus, malli, toteutusaineisto.

  1. 01

    Rajaa kohde

    Mitä pitää mitata tai suunnitella, ja mihin aineistoa käytetään.

  2. 02

    Mittaa olemassa oleva

    Laserkeilaus tallentaa tilan, laitteen tai rakenteen lähtötiedoksi.

  3. 03

    Suunnittele seuraava

    Malli, prototyyppi tai paikallinen teräsrakenne tehdään mitattuun geometriaan.

  4. 04

    Toimita toteutusaineisto

    Asiakas saa sovitut tiedostot valmistusta, asennusta tai jatkosuunnittelua varten.

Referenssit

Julkaistavat tapaukset luvan jälkeen.

Referenssijärjestelmä on valmis. Asiakasnimi, logo ja projektin tulokset näytetään vain, kun julkaisu on hyväksytty hallinnassa. Tällä sivustolla 3D-katselin käyttää merkittyä havainnedemoa.

Avaa referenssit

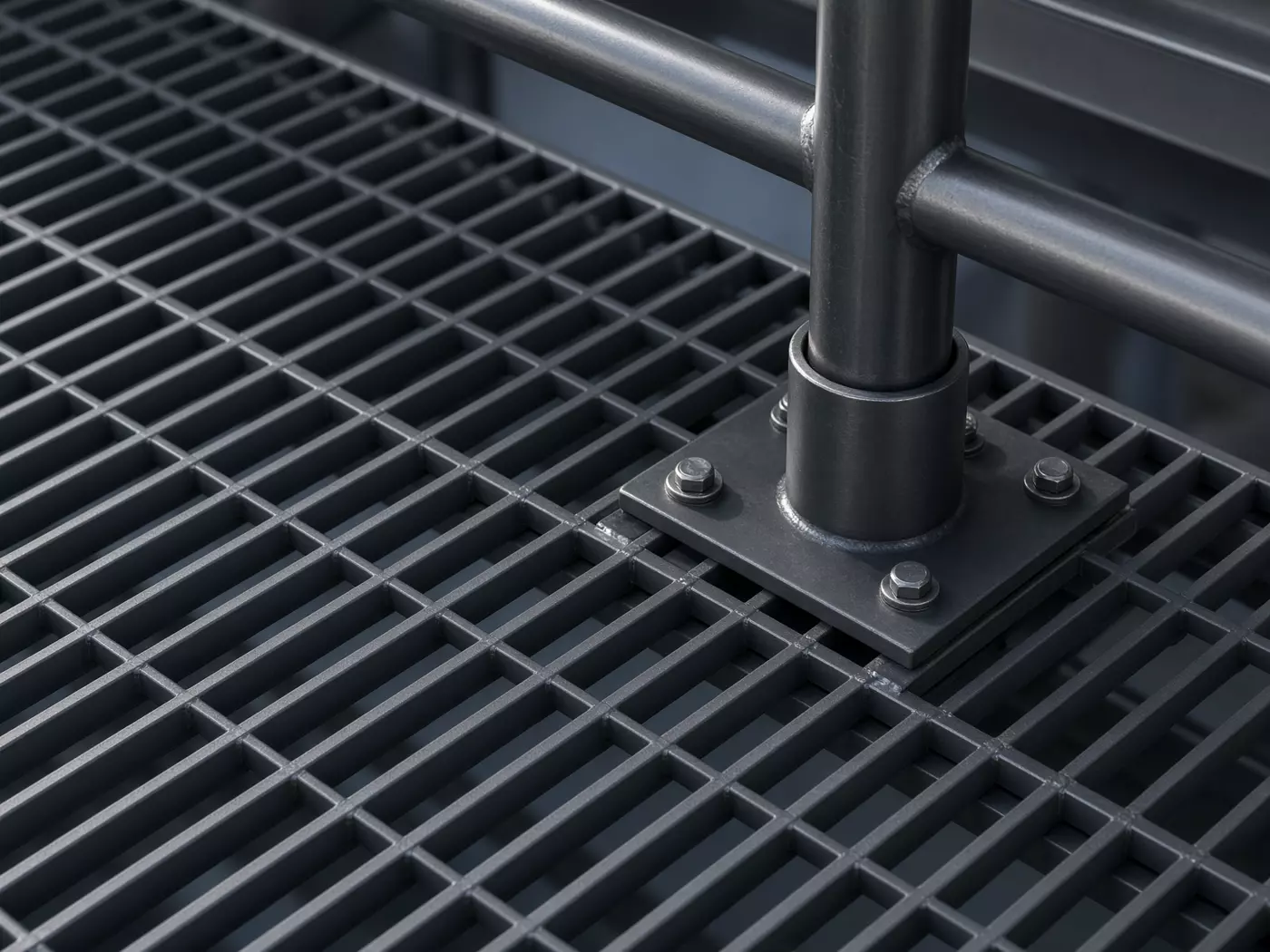

Teräsrakenteen havainnekuva. Ei asiakasprojekti.

Kohderyhmät

Sama mittaus, eri käyttötarve.

Arkkitehtitoimistot

Olemassa olevan tilan mitat puuttuvat tai piirustukset eivät vastaa toteutunutta.

Ratkaisu

Laserkeilaus tuottaa suunnittelukelpoisen lähtötiedon muutokselle.

Rakennusyhtiöt

Asennus ja muutostyö kärsivät, jos olemassa oleva tila on mitattu puutteellisesti.

Ratkaisu

Keilaus ja rajattu teräsrakennesuunnittelu paikallisiin rakenteisiin.

Energia- ja vesilaitokset

Laitteet ja putkistot ovat ahtaita, eikä vanha dokumentaatio riitä muutokseen.

Ratkaisu

Keilaus, kone- ja laitesuunnittelu sekä paikalliset hoitotasot.

Teollisuus ja tuotantolaitokset

Linjastoon pitää lisätä tai vaihtaa laite, mutta tila on jo täynnä.

Ratkaisu

Olemassa olevan mittaus ja uuden laitteen tai rakenteen suunnittelu.

Konepajat

Valmistus tarvitsee selkeät kuvat, leikkeet ja hitsausaineiston.

Ratkaisu

Kone- ja laitesuunnittelu valmistettavuus edellä.

Ohutlevysuunnittelua tarvitsevat yritykset

Osien taivutukset, liitokset ja valmistettavuus pitää ratkaista ennen leikkausta.

Ratkaisu

Prototyyppi- ja laitesuunnittelu, tekninen piirtotyö.

Kone- ja laitevalmistajat

Olemassa olevaa konetta pitää kehittää tai uudesta tehdä valmistettava.

Ratkaisu

Laitesuunnittelu, prototyyppi ja tarvittaessa keilaus referenssiksi.

Olemassa olevien tilojen muutokset

Toteutunut tila ei vastaa piirustuksia, ja uusi rakenne pitää mahduttaa paikalleen.

Ratkaisu

Keilaus lähtötiedoksi ja rajattu teräsrakenne- tai laitesuunnittelu.

Suunnitteluosaaminen

Malli, joka voidaan valmistaa.

Steelmec Engineering Oy on vuonna 2000 perustettu suunnittelutoimisto Lempäälässä. Työ keskittyy olemassa olevan kohteen mittaukseen ja kone-, laite- sekä rajattuun teräsrakennesuunnitteluun.

Laitesuunnittelussa painottuvat valmistettavuus, liittyminen olemassa olevaan tilaan ja selkeä dokumentaatio. Teräsrakenteissa kohde pidetään paikallisena: hoitotasot, kulkutiet ja koneisiin liittyvät rungot.

Keilauslaitteisto on Faro Focus S ja Faro Freestyle 2. Suunnittelu tehdään Inventorilla ja muilla CAD-työkaluilla. Tarkkuus ja toimitusmuoto sovitaan projektikohtaisesti.

Esiarvio

Onko projekti Steelmecin aluetta?

Sääntöpohjainen esiarvio ehdottaa palvelua ja lähtötietoja. Se ei ole tarjous eikä sisällä hintaa.

Avaa esiarvio

Kysymyksiä

Tekninen FAQ

Mitä laserkeilaus tuottaa suunnittelua varten?

Laserkeilaus tallentaa kohteen geometrian pistepilveksi. Pistepilveä käytetään olemassa olevan tilan, laitteen tai rakenteen lähtötietona, jotta suunnittelu ei perustu arvioon tai vanhentuneisiin kuviin.

Mihin kohteisiin laserkeilaus sopii?

Tyypillisiä kohteita ovat koneet ja laitteet, tuotantotilat, putkistot, laitehoitotasot ja muutokset olemassa olevissa tiloissa. Mittakaava valitaan kohteen mukaan: käsiskanneri pieniin kappaleisiin, kolmijalkakeilain laajempiin tiloihin.

Mitä aineistoa asiakas saa?

Toimitus sovitaan projektikohtaisesti. Tyypillisesti siihen kuuluu rekisteröity pistepilvi, tarvittavat mittakuvat ja tarvittaessa 3D-malli tai suunnitteluaineisto. Alkuperäistä raakaa keilausaineistoa ei jaeta julkisesti.

Miten tarkkuus määritellään?

Tarkkuus riippuu laitteistosta, mittausetäisyydestä, kohteen pinnasta, asemien määrästä ja rekisteröinnistä. Lukema sovitaan projektin vaatimusten mukaan. Emme ilmoita yleistä takuutarkkuutta ilman kohteen arviointia.

Mitä asiakkaalta tarvitaan ennen keilausta?

Pääsy kohteeseen, turvallisuusohjeet, tiedot mittauksen tavoitteesta ja mahdolliset nykyiset piirustukset tai 3D-mallit. Jos tilassa on liikkuvia koneita, tarvitaan myös tieto käyttökatkoista.

Miten kone- ja laitesuunnittelu etenee?

Työ alkaa tarpeen ja lähtötiedon tarkistuksesta. Seuraavaksi mallinnetaan rakenne, arvioidaan valmistettavuus ja tuotetaan piirustukset sekä dokumentaatio. Muutosprojekteissa lähtötieto mitataan usein laserkeilauksella.

Suunnitteleeko Steelmec tehdashalleja?

Teräsrakennesuunnittelu on rajattu teollisuuden paikallisiin rakenteisiin, kuten laitehoitotasoihin, kulkutasoihin ja koneisiin liittyviin runkoihin. Laajat hallikokonaisuudet eivät ole tämän palvelun kohde.

Voiko projektin kokoa arvioida etukäteen?

Kyllä. Sivuston esiarvio ohjaa oikeaan palveluun ja tarvittaviin lähtötietoihin. Se ei ole sitova tarjous eikä sisällä hintaa. Varsinainen arvio syntyy tarjouspyynnön jälkeen.

Missä Steelmec toimii?

Yritys sijaitsee Lempäälässä Pirkanmaalla. Keilaus- ja suunnittelutoimeksiannot tehdään asiakkaan kohteessa ja etänä, kohteen mukaan.

Miten aineisto siirretään, jos tiedostot ovat suuria?

Pienet liitteet voi lähettää tarjouspyynnön mukana. Suuret E57- ja pistepilvitiedostot siirretään erillisellä, sovitulla tavalla. Raakaa keilausaineistoa ei ladata suoraan selaimeen.

Tarjouspyyntö

Kerro kohde. Me kerromme, miten mittaus ja suunnittelu etenevät.
